　　一、模塊型號命名

M

字母

數字（AA)

字母（H）

數字（160）

數字（8）

數字09422001

模塊

器件類別

電路形式

說明

外形代碼一般省略

額定電流

額定電壓級數



出廠批號









(IT(AV), IF(AV), IO)



(X100=VDRM或VRRM)













　　器件類別 Device type　　　電路形式　　　　　　　　　說明：本部分通常情況下可以省略，使用時情況如下：
　　D:普通整流管　　　　　　　A:共陽極　C:串聯　　　　　(TD),(DT),(KZ),(ZK)表示混合型模塊中器件排列順序。
　　Z:快速整流管　　　　　　　K:共陰極　X:反并聯　　　　(NA),(NK)表示非絕緣型單管模塊底板為器件的陽極和陰極。
　　T:普通晶閘管　　　　　　　Q:單相橋　G:三相共陽極　　(N)表示模塊底板為公共電極，除單管模塊外可省略。
　　K:快速晶閘管　　　　　　　S:三相橋　Y:三相共陰極　　(AA)表示模塊產品執行低電壓標準。
　　F:D和T
　　H:Z和K

　　二、典電路電連接形式

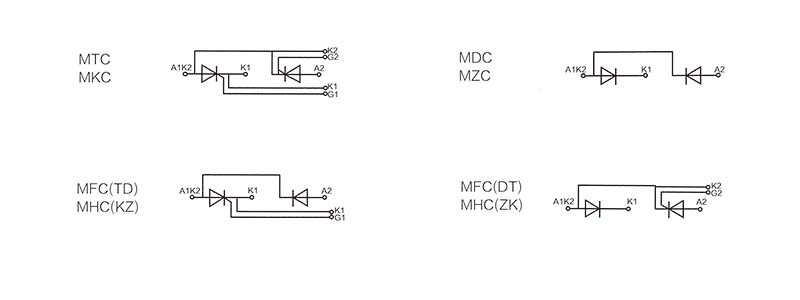

　　1、串聯

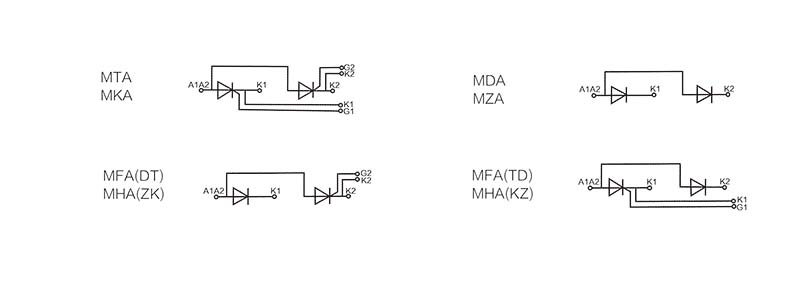

　　2、共陽聯接

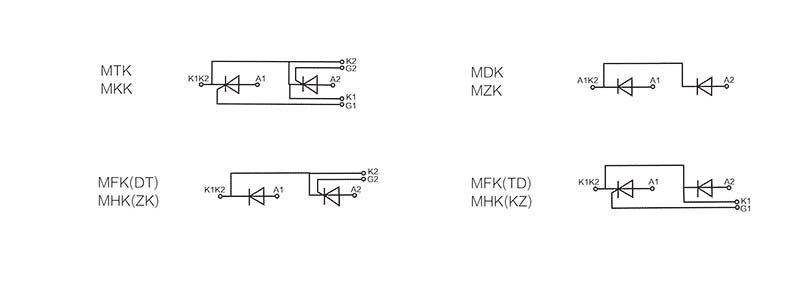

　　3、共陰聯接

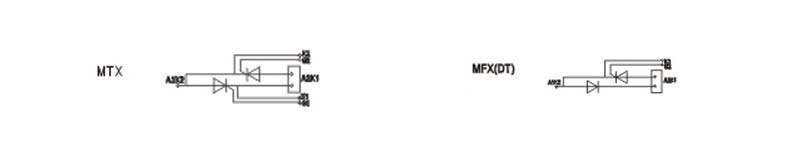

　　4、反并聯

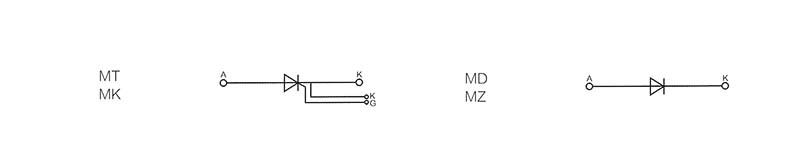

　　5、單管模塊

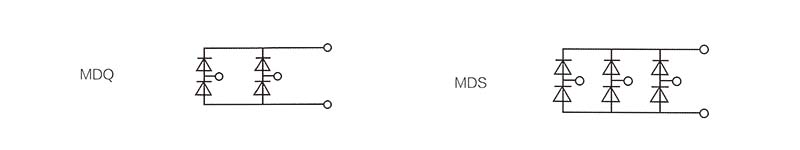

　　6、整流橋模塊

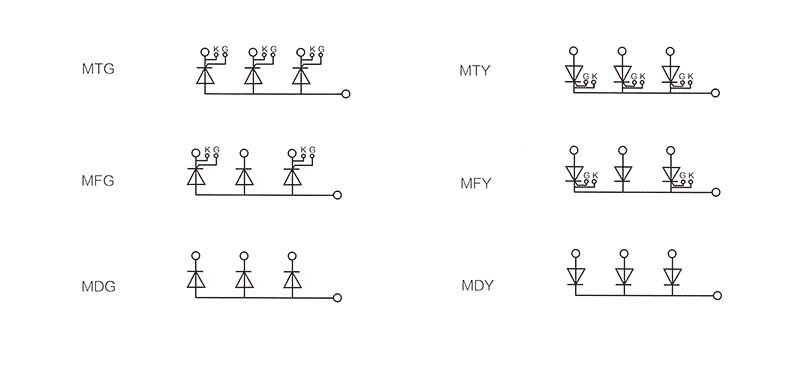

　　7、三相半橋非絕緣模塊
